Información Básica.
No. de Modelo.
FLEX-03M-360W
Número de células
72 piezas
Solicitud
Industrial
Condición
Nuevo
Proceso de dar un título
CE
Material
Silicio Amorfo
potencia máxima
360W
tolerancia de pmax
+10 / -0%
eficiencia del área de apertura del módulo
15.6%
tensión de alimentación máxima
30.3V
corriente de potencia máxima
11.9A
tensión de circuito abierto
37.8V
corriente de cortocircuito
13.7A
números de modelo
serie flex-03m-2,6m
longitud
2580mm
anchura
973mm
grosor, máximo en la caja-j*
17mm
peso (módulo sin adhesivo)
5,0 kg
peso (módulo con adhesivo)
6,0 kg
peso/área(módulo sin adhesivo)
1,99 kg/m2
peso/área(módulo con adhesivo)
2,39 kg/m2
Paquete de Transporte
caja de cartón resistente, caja de color
Especificación
iec, ce
Marca Comercial
sinoltech
Origen
China
Código del HS
8541402000
Capacidad de Producción
100000watts/mes
Descripción de Producto

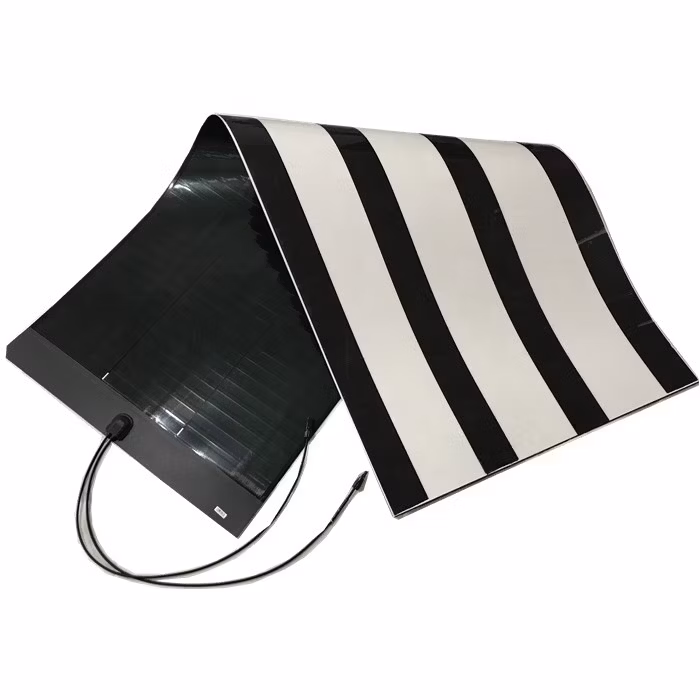

MIASOLE FLEX -03 360W CIGS película fina flexible PV Solar Panel para techo
BIPV película delgada flexilbe panel solar PV ZOCO
MODELO: 03M-340W, 03M-350W, 03M-360W, 03M-370W
Tecnología
Nuestro panel solar flexible adopta la tecnología CIGS, que tiene una eficiencia de apertura de hasta el 17%, rivalizando con la de los paneles de vidrio rígidos.
Proceso de producción general
Comenzamos con la lámina de acero inoxidable de alta calidad y usamos un avanzado proceso de deposición de semiconductores, PVD, para producir la célula CIGS de acero inoxidable más controlada, estable y potente del mundo. Una vez que la estructura celular se deposita en la lámina, se aplican óxidos conductores transparentes especiales, y un sistema de malla-alambre de interconexión de células-plástico especializado se lamina a la célula, que a su vez está protegida por plásticos especiales de barrera de agua. La barrera transparente del agua es clave para la longevidad de la serie de módulos Flexi. La lámina de plástico especial tiene una película interna de aluminio para evitar que la transmisión de agua erosione las potentes células CIGS de acero inoxidable.
Ventajas:
-ligero:
Menos de 2,4 kg/m (<0,5 lb/ft). Debido a que los módulos solares flexibles son mucho más ligeros que los paneles de silicio rígidos y pesados montados con bastidores, son la mejor solución para construir estructuras con bajas cargas muertas y limitaciones de carga ambiental (como la nieve).
Los módulos son también ideales para otras estructuras, como automóviles, camiones y RVs, que no están construidos para soportar el peso de los paneles solares tradicionales.
-potente:
Los módulos Flex son los módulos CIGS flexibles de película fina de mayor eficiencia en producción hoy en día, con una eficiencia de apertura de hasta el 17%, proporcionando más de cuatro veces la generación de energía por kilogramo de silicio.
-fácil de instalar:
Los módulos solares flexibles son una aplicación de pelado y palo. Esto elimina las penetraciones en la estructura, reduciendo la posibilidad de fugas.
La aplicación de pelado y pegado también permite la instalación en superficies como automóviles, camiones y vehículos de transporte en las que los bastidores no serían factibles, y reduce los costes de equilibrio de sistemas (BOS) y la complejidad al montar módulos FLEX en tejados.
-flexible:
Los módulos FLEXIBLES se ajustan a superficies curvas, lo que permite la generación de energía solar en superficies no adecuadas para los paneles de silicio rígidos tradicionales.
-resistente a los Desastres Naturales:
Los módulos solares flexibles son delgados (2,5mm) y se adhieren directamente a las superficies, proporcionando una excelente resistencia al viento y a los terremotos.
Los módulos también son inastillables, y no se romperán si son golpeados por los escombros.
-fiable:
El diseño de interconexión redundante exclusivo de los módulos solares Flex permite una fiabilidad líder en el sector.
CARACTERÍSTICAS PRINCIPALES de los módulos de la serie FLEX:
-registra los niveles de eficiencia en un formato flexible
-bajo peso instalado a menos de 2,4 kg/m2(<0,5lb/ft )
-no se requieren penetraciones, balasto o racking
-aplicable para zonas de alto riesgo sísmico y de gran carga eólica
-los diodos de derivación reducen las pérdidas de sombreado del sistema PV
-se une directamente a muchas superficies aprobadas
GARANTÍA
-5 años de mano de obra
-10/25 años de garantía contra pérdida de potencia
DATOS ELÉCTRICOS Y MECÁNICOS:
CASOS DE APLICACIÓN:
Ligero 360W película delgada Panel solar flexible para techo de membrana (FLEX-03M-360W)
BIPV película delgada flexilbe panel solar PV ZOCO
MODELO: 03M-340W, 03M-350W, 03M-360W, 03M-370W
Tecnología
Nuestro panel solar flexible adopta la tecnología CIGS, que tiene una eficiencia de apertura de hasta el 17%, rivalizando con la de los paneles de vidrio rígidos.
Proceso de producción general
Comenzamos con la lámina de acero inoxidable de alta calidad y usamos un avanzado proceso de deposición de semiconductores, PVD, para producir la célula CIGS de acero inoxidable más controlada, estable y potente del mundo. Una vez que la estructura celular se deposita en la lámina, se aplican óxidos conductores transparentes especiales, y un sistema de malla-alambre de interconexión de células-plástico especializado se lamina a la célula, que a su vez está protegida por plásticos especiales de barrera de agua. La barrera transparente del agua es clave para la longevidad de la serie de módulos Flexi. La lámina de plástico especial tiene una película interna de aluminio para evitar que la transmisión de agua erosione las potentes células CIGS de acero inoxidable.
Ventajas:
-ligero:
Menos de 2,4 kg/m (<0,5 lb/ft). Debido a que los módulos solares flexibles son mucho más ligeros que los paneles de silicio rígidos y pesados montados con bastidores, son la mejor solución para construir estructuras con bajas cargas muertas y limitaciones de carga ambiental (como la nieve).
Los módulos son también ideales para otras estructuras, como automóviles, camiones y RVs, que no están construidos para soportar el peso de los paneles solares tradicionales.
-potente:
Los módulos Flex son los módulos CIGS flexibles de película fina de mayor eficiencia en producción hoy en día, con una eficiencia de apertura de hasta el 17%, proporcionando más de cuatro veces la generación de energía por kilogramo de silicio.
-fácil de instalar:
Los módulos solares flexibles son una aplicación de pelado y palo. Esto elimina las penetraciones en la estructura, reduciendo la posibilidad de fugas.
La aplicación de pelado y pegado también permite la instalación en superficies como automóviles, camiones y vehículos de transporte en las que los bastidores no serían factibles, y reduce los costes de equilibrio de sistemas (BOS) y la complejidad al montar módulos FLEX en tejados.
-flexible:
Los módulos FLEXIBLES se ajustan a superficies curvas, lo que permite la generación de energía solar en superficies no adecuadas para los paneles de silicio rígidos tradicionales.
-resistente a los Desastres Naturales:
Los módulos solares flexibles son delgados (2,5mm) y se adhieren directamente a las superficies, proporcionando una excelente resistencia al viento y a los terremotos.
Los módulos también son inastillables, y no se romperán si son golpeados por los escombros.
-fiable:
El diseño de interconexión redundante exclusivo de los módulos solares Flex permite una fiabilidad líder en el sector.
CARACTERÍSTICAS PRINCIPALES de los módulos de la serie FLEX:
-registra los niveles de eficiencia en un formato flexible
-bajo peso instalado a menos de 2,4 kg/m2(<0,5lb/ft )
-no se requieren penetraciones, balasto o racking
-aplicable para zonas de alto riesgo sísmico y de gran carga eólica
-los diodos de derivación reducen las pérdidas de sombreado del sistema PV
-se une directamente a muchas superficies aprobadas
GARANTÍA
-5 años de mano de obra
-10/25 años de garantía contra pérdida de potencia
DATOS ELÉCTRICOS Y MECÁNICOS:
| Capacidad nominal | Pmáx | 340W | 350W | 360W | 370W |
| Tolerancia de Pmax | % | +10 / -0% | +10 / -0% | +10 / -0% | +10 / -0% |
| Eficiencia del área de apertura del módulo | % | 14,2% | 14,9% | 15,6% | 16,3% |
| Tensión de alimentación máxima | Vmpp | 29,0V | 29,7V | 30,3V | 30,9V |
| Corriente de potencia máxima | IMP | 11,8A | 11,8A | 11,9A | 12,0A |
| Tensión de circuito abierto | COV | 36,8V | 37,3V | 37,8V | 38,3V |
| Corriente de cortocircuito | Cco | 13,9A | 13,8A | 13,7A | 13,6A |
| Números de modelo | SERIE FLEX-03M-2,6M |
| Longitud | 2580mm |
| Anchura | 973mm |
| Grosor, máximo en J-Box* | 17mm |
| Peso (módulo sin adhesivo) | 5,0 kg |
| Peso (módulo con adhesivo) | 6,0 kg |
| Peso/área (módulo sin adhesivo) | 1,99 kg/m2 |
| Peso/área (módulo con adhesivo) | 2,39 kg/m2 |
| Tipo de caja de conexiones | IP68 |
| Conexiones de cables | Amphenol H4 |
| Tipo de celda | Dieleniuro de galio de cobre (CIGS) |
CASOS DE APLICACIÓN:
Ligero 360W película delgada Panel solar flexible para techo de membrana (FLEX-03M-360W)
